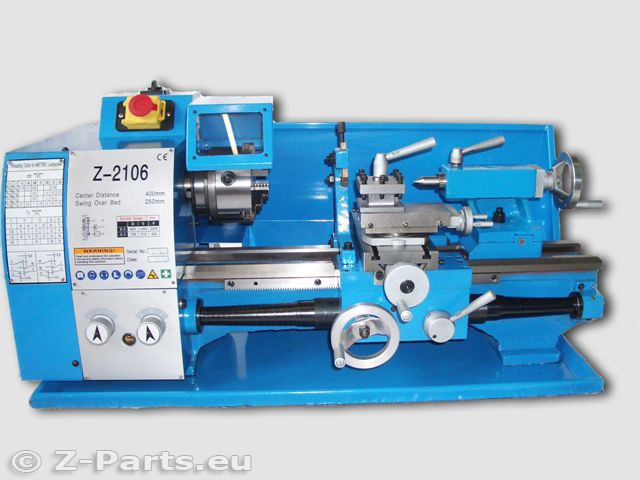

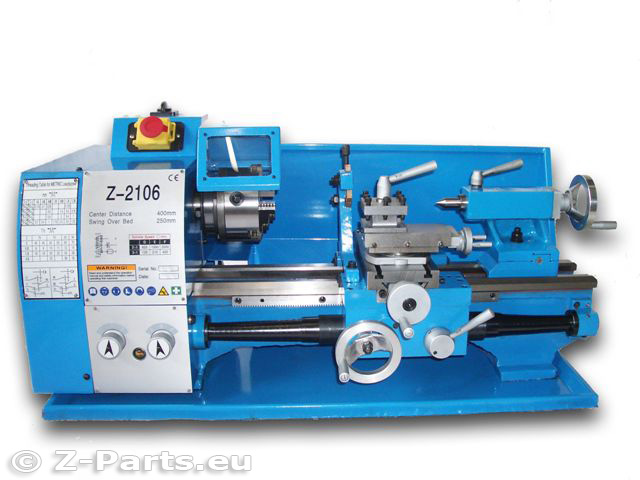

Eine Getriebe Drehbank / Drehmaschine mit 6 Geschwindigkeiten von 125 – 2000 U/min. Das Umschalten erfolgt durch Umlegen des Keilriemens. 230 Volt Motor, 550 Watt, Rechts/Links Lauf, NOT-AUS Schalter.

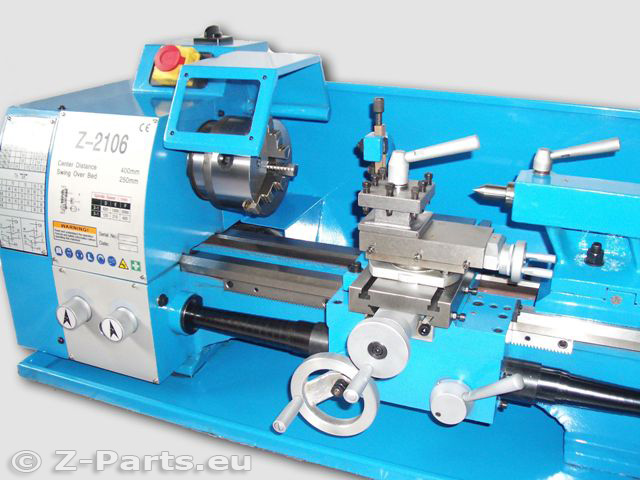

Ausgestattet mit Längsvorschub, Gewindeschneiden Metrisch und Zoll, Spindelabdeckung und Futterschutz, 4-fache Werkzeugaufnahme mit Klemmhebel einfach zum Wechseln, Oberschlitten drehbar mit Winkelskala zum Kurzkegeldrehen.
Der Reitstock kann zum Kegeldrehen ebenfalls verstellt werden. Er hat eine Skala am Handrad und auch an der Pinole.
Die Führungen sind mittels Keilleisten spielfrei einstellbar.
Besonderheiten:

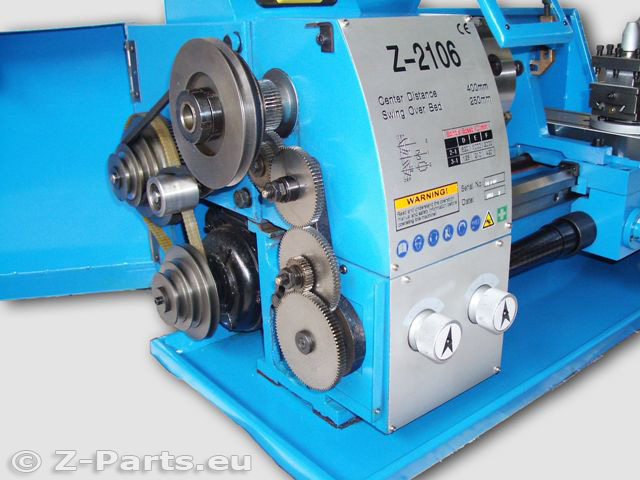

Diese Maschine besitzt ein im Ölbad laufendes Vorschubgetriebe. An 2 Drehknöpfen mit jeweils 3 Positionen wählt man mühelos den geeigneten Vorschub.
Technische Daten:
| Umlaufdurchmesser über Bett: 250 mm |
| Spitzenhöhe: 125 mm |
| Spitzenweite: 400mm |
| Spindelbohrung: 21 mm |
| Bettweite: 135 mm |
| Spindelaufnahme: MK3 |
| Reitstockaufnahme: MK2 |
| Spindeldrehzahl: 125-2000 U/min |
| Anzahl Spindelgeschwindigkeiten: 6 |
| Oberschlitten-Verfahrweg: 70 mm |
| Planschlitten-Verfahrweg: 115 mm |
| Pinolenhub: 75 mm |
| Werkzeugaufnahme: 4-fach für Werkzeuge 10 x 10 mm |
| Motorleistung: 550 Watt, 230 V, 50 Hz |
| Steigung Metrisch: 0,1 - 2,5 mm |
| Steigung Zoll: 8 - 56 TPI |
| Supportvorschub: 0,1 – 0,2 mm / U |
| Skalenteilung am Handrad für Bettschlitten: 0,02mm |
| Skalenteilung am Handrad für Planschlitten: 0,04 mm |
| Skalenteilung am Handrad für Oberschlitten: 0,02 mm |
| Skalenteilung am Handrad für Reitstock: 0,05 mm |
| Skalen Null-Justierung an Bett-, Plan- und Oberschlitten und am Reitstock |
| Außenabmessungen (LxBxH): 960x520x460mm |
| Gewicht (Netto / Brutto): ca. 112/152 kg |
| Verpackungs-Größe: ca. 1045x560x565 mm |
Lieferumfang:
3-Backenfutter 125 mm mit Innen- und Außenbacken, Körnerspitze – Zentrierkegel MK2 und MK3, Satz Wechselräder metrisch, Spritzschutzwand, Spänewanne, Bordwerkzeug.
Option Zubehör:
Drehstähle, Mitlaufende Körnerspitze, Bohrfutter, Plan Flansch, Lünette, Maschinen-Unterbau.
Technische Änderungen und Irrtümer vorbehalten.
