Getriebe-Drehbank / Drehmaschine Z-2104S-I

Getriebe-Drehbank / Drehmaschine Z-2104S-I
Bild vergrößern

979,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 5-8 Tage*

Art.-Nr.: Z-2104S-I
Verfügbarkeit:

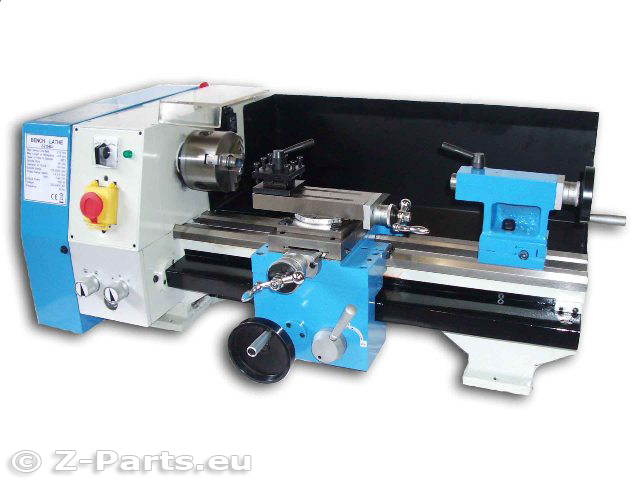

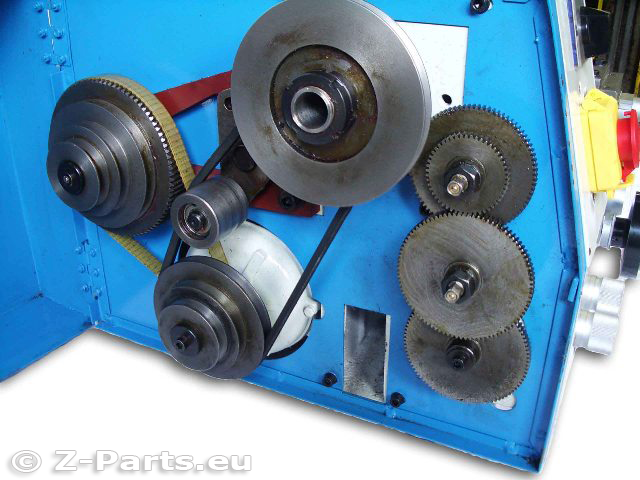

Eine Getriebe Drehbank / Drehmaschine mit 6 Geschwindigkeiten von 125 - 2000 U/min. Das Umschalten erfolgt durch Umlegen des Keilriemens. 230 Volt Motor, 550 Watt, Rechts/Links Lauf, NOT-AUS Schalter.

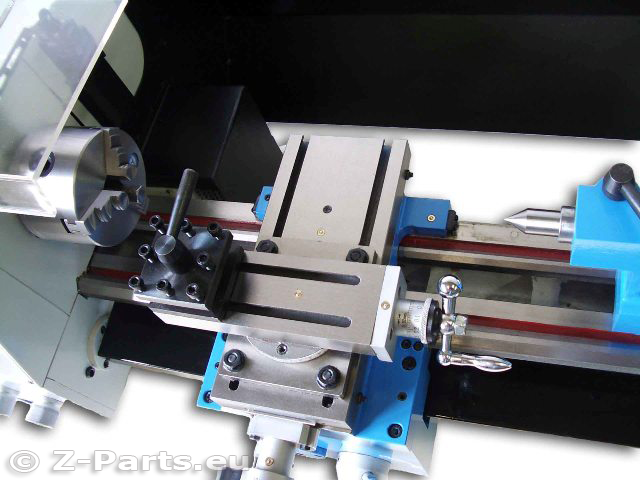

Ausgestattet mit Längsvorschub, Gewindeschneiden Metrisch und Zoll, Spindelabdeckung und Futterschutz, 4-fache Werkzeugaufnahme mit Klemmhebel einfach zum Wechseln, Oberschlitten drehbar mit Winkelskala zum Kurzkegeldrehen.

Der Reitstock kann zum Kegeldrehen ebenfalls verstellt werden. Er hat eine Skala am Handrad und auch an der Pinole.

Die Führungen sind mittels Keilleisten spielfrei einstellbar.



Besonderheiten:

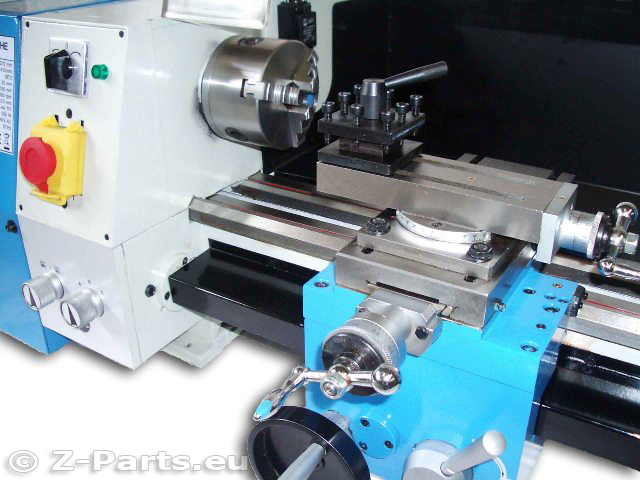

Diese Maschine besitzt ein im Ölbad laufendes Vorschubgetriebe. Mit dem rechten Schaltknopf können bei jeder Drehzahl 3 verschiedene Vorschubgeschwindigkeiten gewählt werden.

Mit dem linken Schaltknopf ist die Leitspindel umschaltbar von Rechts- auf Linkslauf. Das ermöglicht ein problemloses Schneiden von Rechts- und Linksgewinden.



Technische Daten:

Umlaufdurchmesser über Bett:                                                                    210 mm
Spitzenweite:                                                                                             410 mm
Spindelbohrung:                                                                                           20 mm
Spindelaufnahme:                                                                                           MK3
Reitstockaufnahme:                                                                                        MK2
Spindeldrehzahl:                                                                             125-2000 U/min
Anzahl Spindelgeschwindigkeiten:                                                                         6
Oberschlitten-Verfahrweg:                                                                             70 mm
Planschlitten-Verfahrweg:                                                                            100 mm
Pinolenhub:                                                                                                 40 mm
Werkzeugaufnahme:                                        4-fach für Werkzeuge bis 10 x 10 mm
Motorleistung:                                                                     550 Watt, 230 V, 50 Hz
Steigung Metrisch:                                                                                0,4-3,5 mm
Steigung Zoll:                                                                                          7 - 44 TPI
Skalenteilung am Handrad für Bettschlitten:                                                  0,5 mm
Skalenteilung am Handrad für Planschlitten:                                                0,02 mm
Skalenteilung am Handrad für Oberschlitten:                                               0,02 mm
Skalenteilung am Handrad für Reitstock:                                                     0,02 mm
Außenabmessungen (LxBxH):                                                     1000x550x400 mm
Gewicht (Netto / Brutto):                                                                     ca. 94/125 kg
Verpackungs-Größe:                                                             ca. 1080x660x610 mm



Lieferumfang:

3-Backenfutter 100 mm mit Innen- und Außenbacken, Körnerspitze - Zentrierkegel MK2 und MK3, Satz Wechselräder metrisch, Spritzschutzwand, Bordwerkzeug.



Option Zubehör:

Drehstähle, Mitlaufende Körnerspitze, Bohrfutter, Plan Flansch, Lünette, Maschinen-Unterbau.



Technische Änderungen und Irrtümer vorbehalten.
