Getriebe-Drehbank / Drehmaschine Z-2124-550

Getriebe-Drehbank / Drehmaschine Z-2124-550
Bild vergrößern

1.599,00 EUR

inkl. 19 % MwSt. zzgl. Versandkosten

Lieferzeit: 5-8 Tage*

Art.-Nr.: Z-2124-550
Verfügbarkeit:

Eine Getriebe Drehbank / Drehmaschine mit Längs- und Planvorschub und stufenloser Drehzahlregulierung von 100 - 2000 U/min. Ein starker 230 Volt Motor mit 750 Watt und Rechts/Links Lauf, NOT-AUS Schalter.

Ausgestattet mit automatischem Längs- und Planvorschub, Gewindeschneiden Metrisch und Zoll, Spindelabdeckung und Futterschutz, Spänewanne, 4-fache Werkzeugaufnahme mit Klemmhebel einfach zum Wechseln, Oberschlitten drehbar mit Winkelskala zum Kurzkegeldrehen.

Mit einem Spannhebel wird der Reitstock schnell und einfach fixiert. Er kann zum Kegeldrehen ebenfalls verstellt werden. Hat eine Skala am Handrad auch eine Skala an der Pinole.

Die Führungen sind mittels Keilleisten spielfrei einstellbar.



Besonderheiten:

Diese Maschine besitzt ein im Ölbad laufendes Vorschubgetriebe für Lägs- und Planvorschub. Die Leitspindel ist umstellbar von Rechts- auf Linkslauf. Das ermöglicht ein problemloses Schneiden von Rechts- und Linksgewinden.

Stufenlose Drehzahlregulierung von 100 - 2000 U/min.


Technische Daten:

Spitzenhöhe: 125 mm
Umlaufdurchmesser Über Bett: 250 mm
Spitzenweite: 550 mm
Bettweite: 135 mm
Spindelbohrung: 21 mm
Spindelaufnahme: MK3
Reitstockaufnahme: MK2
Spindeldrehzahl: 100-2000 U/min
Oberschlitten-Verfahrweg: 60 mm
Planschlitten-Verfahrweg: 100 mm
Pinolenhub: 65 mm
Werkzeugaufnahme: 4-fach für Werkzeuge bis 14 x 14 mm
Motorleistung: 750 Watt, 230 V, 50 Hz
Längsvorschub: 0,06 - 0,4 mm
Planvorschub: 0,015 - 0,22 mm
Steigung Metrisch: 0,5-2,5 mm
Steigung Zoll: 8 - 56 TPI
Skalenteilung am Handrad für Bettschlitten: 0,5 mm
Skalenteilung am Handrad für Planschlitten: 0,04 mm
Skalenteilung am Handrad für Oberschlitten: 0,02 mm
Skalenteilung am Handrad für Reitstock: 0,05 mm
Skalen Null-Justierung an Bett- u. Planschlitten und am Reitstock
Außenabmessungen (LxBxH): 1090x650x505 mm
Gewicht (Netto / Brutto): ca. 145/165 kg
Verpackungs-Größe: ca. 1200x680x560 mm

Lieferumfang:

3-Backenfutter 125 mm mit Innen- und Außenbacken, Körnerspitze - Zentrierkegel MK2 und MK 3, Satz Wechselräder, Spänewanne, Spritzschutzwand, Bordwerkzeug.

Option Zubehör:

Drehstähle, Mitlaufende Körnerspitze, Bohrfutter, Plan Flansch, Lünette, Maschinen-Unterbau.

Technische Äderungen und Irrtümer vorbehalten.



Produktbilder:

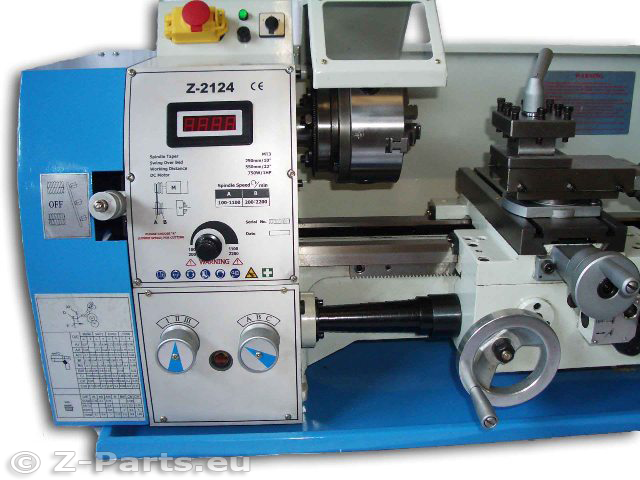

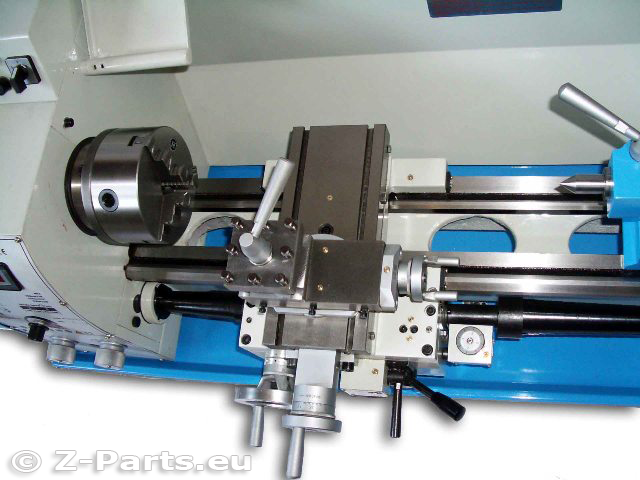

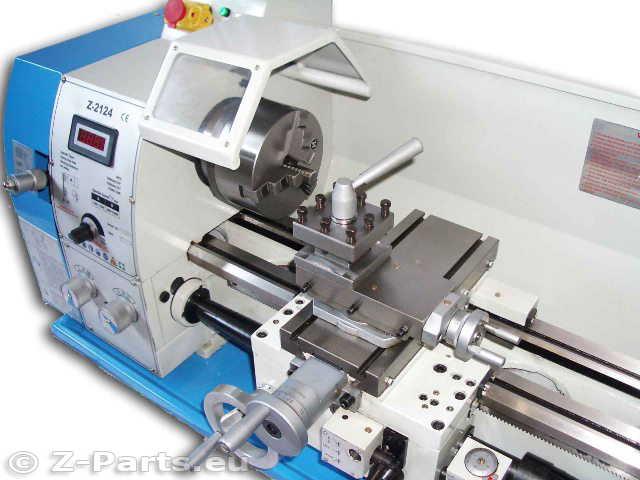

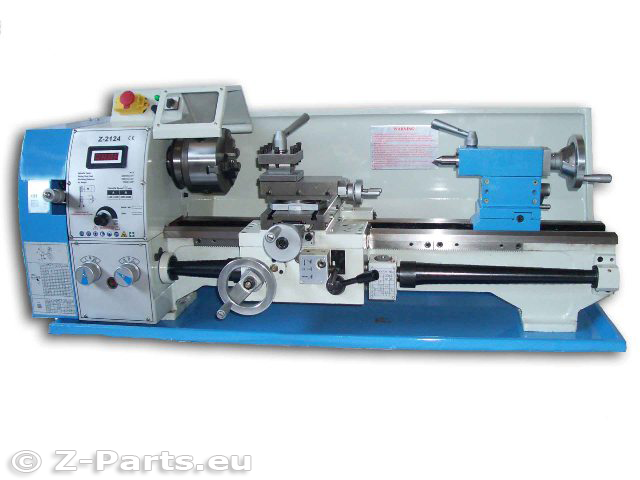

Getriebe-Drehbank / Drehmaschine Z-2124-550 Getriebe-Drehbank / Drehmaschine Z-2124-550 Getriebe-Drehbank / Drehmaschine Z-2124-550
