Eine Getriebe Drehbank / Drehmaschine mit stufenloser Drehzahlregulierung von 100 - 2000 U/min. Durch Umlegen des Riemens kann man wählen von 100 - 1100 U/min oder von 200 - 2000 U/min. Ein starker 230 Volt Motor mit 750 Watt und Rechts/Links Lauf, NOT-AUS Schalter.
Ausgestattet mit automatischem Längs- und Planvorschub, Gewindeschneiden Metrisch und Zoll, Spindelabdeckung und Futterschutz, Spänewanne, 4-fache Werkzeugaufnahme mit Klemmhebel einfach zum Wechseln, Oberschlitten drehbar mit Winkelskala zum Kurzkegeldrehen.
Mit einem Spannhebel wird der Reitstock schnell und einfach fixiert. Er kann zum Kegeldrehen ebenfalls verstellt werden. Hat eine Skala am Handrad auch eine Skala an der Pinole.
Die Führungen sind mittels Keilleisten spielfrei einstellbar.
Besonderheiten:
Diese Maschine besitzt ein im Ölbad laufendes Vorschubgetriebe für Längs- und Planvorschub. Die Leitspindel ist umstellbar von Rechts- auf Linkslauf. Das ermöglicht ein problemloses Schneiden von Rechts- und Linksgewinden.
Die Drehzahl ist stufenlos verstellbar von 100 – 1100 U/min, oder durch Umlegen des Keilriemens von 200 – 2000 U/min.
Technische Daten:
| Umlaufdurchmesser über Bett: 250 mm |
| Spitzenweite: 750 mm |
| Bettweite: 135 mm |
| Spindelbohrung: 21 mm |
| Spindelaufnahme: MK3 |
| Reitstockaufnahme: MK2 |
| Spindeldrehzahl: 100-2000 U/min |
| Oberschlitten-Verfahrweg: 60 mm |
| Planschlitten-Verfahrweg: 100 mm |
| Pinolenhub: 65 mm |
| Werkzeugaufnahme: 4-fach für Werkzeuge bis 14 x 14 mm |
| Motorleistung: 750 Watt, 230 V, 50 Hz |
| Längsvorschub: 0,06 - 0,4 mm |
| Planvorschub: 0,015 - 0,22 mm |
| Steigung Metrisch: 0,5-2,5 mm |
| Steigung Zoll: 8 - 56 TPI |
| Skalenteilung am Handrad für Bettschlitten: 0,5 mm |
| Skalenteilung am Handrad für Planschlitten: 0,04 mm |
| Skalenteilung am Handrad für Oberschlitten: 0,02 mm |
| Skalenteilung am Handrad für Reitstock: 0,05 mm |
| Skalen Null-Justierung an Bett- u. Planschlitten und am Reitstock |
| Außenabmessungen (LxBxH): 1400x680x560 mm |
| Gewicht (Netto / Brutto): ca. 165 kg |
| Verpackungs-Größe: ca. 1200x680x560 mm |
Lieferumfang:
3-Backenfutter 125 mm mit Innen- und Außenbacken, Körnerspitze - Zentrierkegel MK2 und MK 3, Satz Wechselräder metrisch, Spänewanne, Spritzschutzwand, Bordwerkzeug.
Option Zubehör:
Drehstähle, Mitlaufende Körnerspitze, Bohrfutter, Plan Flansch, Lünette, Maschinen-Unterbau.
Technische Änderungen und Irrtümer vorbehalten.

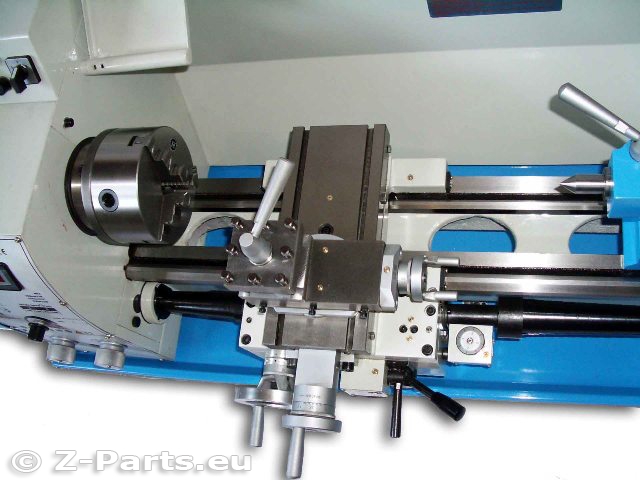

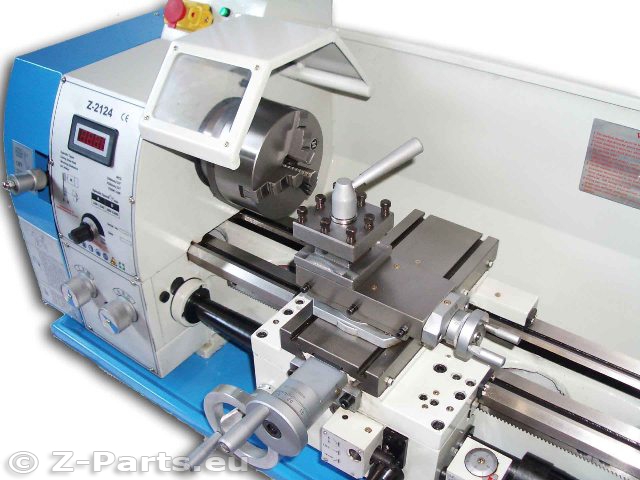

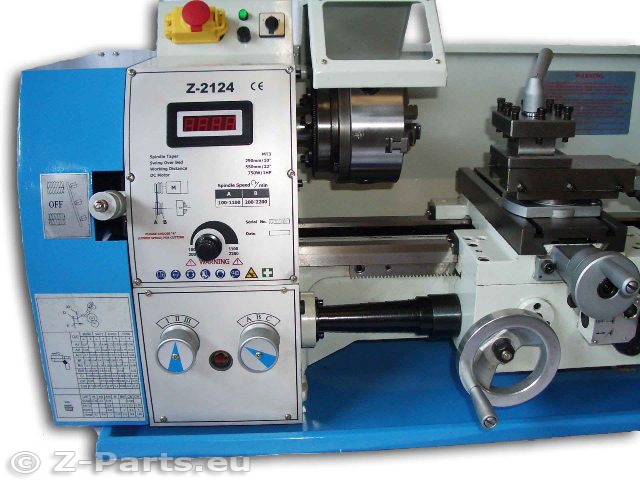

Produktbilder:
